1. 적용범위
이 규격은 소형원심 펌프의 공장에 있어서의 시험 및 검사방법에 대하여 규정한다.또한, 펌프의 범위는 원칙적으로
펌프흡입 플랜지(또는 펌프몸통에 부착하는 흡입벨마우드)및 토출 플랜지의 단면으로 구분된 부분으로 한다.
2. 시험항목 및 검사항목
2-1 시험항목 - 시험항목은 다음에 따른다
.
총 양정, 토출량, 회전수, 축동력, 흡입상태, 운전상태
2-2 검사항목 - 검사항목은 다음에 따른다.
1) 총 양정 및 토출량, 축동력, 펌프효율, 운전상태, 수압
2) 차단 총 양정(필요한 경우에 한하여), 총 양정 곡선의 최고점의 토출량 사용범위, 흡입상태
3. 시험조건
3-1 시험양액 - 펌프의 시험은 상온의 청수로 시행한다.
여기서 상온이라 함은, 온도 0 ~ 40℃의 범위로 하고, 이때의 청수 단위 체적당 중량은 1Kgf/L(밀도는
1000Kg/㎥)로 한다.
1) 시험양액이 청수로 그 온도가 40℃를 초과하였을 때, 또는 시방양액의 단위체적당의 중량이 상온청수와 다를때는,
시험결과를 시방양약의 성능치로환산한다.
2) 시방양액의 점도가 높을경우, 또는 양액이 고형물을 함유하는 경유는, 미리그 펌프의 상온청수에 있어서의
성능치를 협정하여 둔다.
3-2 시험 회전수 - 시험 회전수는 다음에 따른다.
1) 시험 회전수는 원칙적으로 규정 회전수로 한다.
2) 시험 설비의 형편상 규정 회전수를 얻지 못할 경우에는, 규정회전수의 ±20%의 범위내의 다른 회전수로
시험하여도 좋다.
3) 대동력 펌프로 (2)항의 범위에는 시험할 수 없는 경우에는, 인수, 인도 당사자간의 협정이 (이하 협정이라고
한다)에 따라서 규정 회전수의 -30%까지 내릴수가 있다.
4) 부속전동기 구동의 경우는 정상적이 전원상태(주파수,전압)에서 펌프를 규정의 부하로 운전하였을때의 회전수를
그대로 펌프의 규정 회전수로 한다.
3-3 측정점 - 측정점은 다음에 따른다.
원심펌프의 시험은, 차단 상태로부터 가급적 대수량까지의 5종류 이상의 다른 토출량에 대하여 측정하고, 적어도
1종류는 규정 양정보다 낮은 양정에서 측정 한다.
4. 시험장치
시험장비는 펌프의 성능을 시험하는데 충분한 것으로 한다. 이 경우, 토출량 측정장비는 KS B 6302(펌프토출량
측정방법)의 규정에 따른다.
다음의 그림은 시험장치의 보기를 표시한다.
5. 시험방법
펌프를 시험 회전수로 운전하고, 펌프의 토출쪽의 밸브를 조정함으로서 총 양정과토출량을 변화시켜서 시험한다.
5-1 총양정
1) 계기 - 압력의 측정에 사용하는 계기는 다음에 따른다.
1-1 부르돈관식 압력계 및 진공계
1-2 액주계
1-3 U자형 수은 액주계
1-4 기타의 압력계
2) 측정 - 다음에 의하여 측정하고, 규정 총 양정의 1/100까지 읽는다.
2-1 압력이 대기압 이상인 경우에는 계기와 펌프압력 측정 구멍과의 연결 관내의 공기를 완전히 배제하고, 청수를
충만한후 계기의 지시도를 읽는다. 이러기 위해서는 압력계에 삼방콕 또는 공기빼기 밸브를 사용 하고, 액주계
및 U자형 수은 액주계(이하 액주계라 한다)에서는 지관붙이 콕을 사용하고, 그들을 조작하는데 따라서 공기가
완전히 배제된 것을 확인한다.
5-2 토출량
펌프 토출쪽 플랜지로부터 단위 시간에 토출되는 유효한 액량(㎥/min)을 펌프의 토출량으로 한다. 다만, 다른
목적 때문에 펌프토출구에 이르기전에 뽑아내는 액량을 토출량에 포함시키느냐 하는 것은 협정에따른다. 또한, 누수,
펌프베어링 냉각수, 축수력을 균형잡기 위해서 사용하는 물, 글랜드 기밀유지용 물은 토출량에 포함되지 않는다.
1) 측정 - 측정은 KS B 6302의 규정에 따른다.
5-3 회전수
측정은 정확한 회전계를 사용하여, 측정치는 1/200까지 기록하고, 여러번 측정하여, 그 평균치를 취해서 그것을
회전수로 한다.
5-4 축동력
축동력은 정확한 시험에 의해 그 성능의 명화한 원동기의 입력을 측정하여 구하던가 동력계를 측정하고, 원칙으로
Kw로 표시한다. 축동력을 산출하는데에 필요한 모든 측정 수치는 전부 그 1/100까지 읽는다.
5-5 흡입상태
흡입상태는 규정 총 양정 때의 토출량으로 시행하고, 캐비테이션에 따른 양정의 저하 및 이상음의 유무를 조사한다.
비고 : 특히 지정에 의해 필요 NSPH를 구하는 경우는, 총양정이 정상 운전시에 대해서 3%저하 하였을 때의
NSPH의 값으로, 그 토출량에 있어서의 필요 NSPH로 간주한다.
5-6 운전상태
1-1 진동 및 소음 - 규정의 운전상태에 있어서 진동의 크기 및 이상음의 유무 를 조사한다.
1-2 베어링 온도 - 베어링의 온도를 측정한다.
6. 시험성적표
시험성적표(이하 표라 한다)에는 시험 회전수 및 시험 양액으로 측정한 수치를 표에 기입한다. 표에는 펌프의
크기, 형식, 제조자명, 제조번호, 시험번호, 주문자명, 규정요목, 시험년월일, 시험자명, 토출량의 측정방법
및 원동기의 전동장치에관한 사항을 명료하게 기입한다. 환산한 수치에 근거하여 토출량을 횡축으로 잡고,종축에
온 양정, 펌프 축동력, 펌프효율 및 펌프축 회전수를 취하여 방안지에 곡선으로 표시하고 성능곡선도를 작성한다.
7. 검사방법
7-1 총 양정 및 토출량
총 양정 및 토출량은 성능곡선도에 있어서, 시방점(규정 총양정,규격 토출량을 표시하는 점)에서 다음의 판정기준
1또는2에 의해서 판정한다.
1-1 판정기준1 : 일반적인 펌프의 경우, 총 양정에 있어서 토출량은 규정 토출 량이나 또는 그보다 크지
않으면 안된다.
1-2 판정기준2 : 총 양정 또는 토출량의 허용범위가 특히 제한된 경우, 성능곡선상의 총 양정, 토출량 곡선이
다음 한쪽에 만족하여야 한다.
(a) 규정 총 양정에 있어서 토출량이 규정 토출량의 95%에서110%의 사이에 있다.
(b) 규정 총 양정에 있어서 규정 전 양정의 97%에서106%의 사이에 있다.
7-2 축동력
축동력은 규졍 토출량에 있어서, 규정 동력을 초과하여서는 않되는외에 다음에 따른다.
1-1 사용운전 범위가 규정되고 있는 경우는, 그 운전 범위에 있어서 규정동력을 초과해서는 안된다.
1-2 장치의 저항곡선이 명시되어 있는 경우는, 장치의 저항 곡선과 펌프의 양정 곡선과의 교점의 토출량에 있어서,
규정 동력을 초과해서는 안된다.
1-3 장치의 저항 곡선이 불명한 경우는, 규정 총 양정에서의 토출량에 있어서규정 동력을 초과해서는 안된다.
7-3 펌프효율
규정 회전수로 규정 총 양정의 경우에 있어, 펌프효율을 다음의 식에 의해서구하고, 그 값이 보증효율(n n%)보다
낮을 때는, 그 허용치는(6 - 0.05n n%)%로한다.
7-4 운전상태
1-1 진동 및 소음 - 5.6.1에 의해서 시험을 하고, 운전이 원활하여야하며, 각 부의 진동은 경미하고,
이상음이 있어서는 안된다.
비고 : 특히베어링부에 있어서의 진동에는 주의를 필요로 한다.
*참고

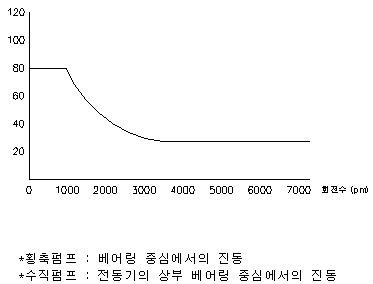

1. 펌프의 진동기준치를 표시한 선도를 진동 기준치표에 표시한다.이 기준치는 통상의 횡축 및 수직축의 원심펌프에
대한 것으로 특수구조의펌프는 제외하고 있다.
2. 진동은 부착 상태에 따라서 그 측정치가 변하고, 부착 상태가 약하면 크게 되는 것이 만하다. 다라서,
시험을 할 때에는 실제와 같은 정도의 강도로 받는 것이 좋다. 다만, 펌프의 형식, 시험장치의 형편 등에 따라
이것이 불가능 할 경우에는 협정에 의해서 실제의 진동치를 판정 할 수가 있다.
비고 : 펌프 직푸의 토출 밸브로 토출량을 짜내고 있을 경우에는, 짜내는데 기인하는 토출밸브의 진동이 펌프의
진동에 영향을 주기 때문에 주의를 필요로 한다.
1-2 베어링 온도 - 베어링의 허용 최고온도 및 허용온도 상승은 다음표에 따른다.
|
|
허용
온도 상승 ℃(K)
(주위 온도40℃이하의 경우다만 허용 최고온도를
상회하여서는 안된다) |
허용
최고 온도℃ |
|
베어링표면에서
|
메탈 온도계감온부를 삽입
측정한 경우
|
베어링표면에서
|
메탈 온도계감온부를 삽입
측정한 경우
|
배유온도
|
|
자연냉각식보통윤활유
|
40
|
45
|
75
|
80
|
-
|
|
자연냉각식내열성윤활유
|
55
|
60
|
90
|
95
|
-
|
|
수냉식
|
-
|
협정에 따른다
|
-
|
80
|
-
|
|
강제윤활유
|
-
|
-
|
75
|
80
|
80
|
|
강제윤활유
|
7-5 마감 총 양정
마감 총 양정은 펌프를 사용하는 장치의 실제 높이보다 높아야 한다. 실제 높이가 불명한 경우 또는 2대이상
병렬운전을 행하는 펌프에 있어서는 그 마감 총 양정은 규정 총 양정보다 높아야 한다.
7-6 총 양정
곡선의 최고점의 토출량 총 양정 곡선의 최고점의 토출량은 규정 토출량보다 적어야 한다.
7-7 사용범위
총 양정 곡선에서 시방점 이외의 점의수치를 보증하는 경우의 허용치는, 협정에 따른 값을 만족시켜야 한다.
7-8 흡입상태
캐비테이션에 따른 양정의 저하 및 이상음이 없어야 한다.
7-9 수 압
원칙으로 최고 규정 압력의 1.8배의 압력으로 3분이상 시행하고, 누수등의 이상이 없어야 한다. 다만, 시험
수압은 1.5Kgf/㎡(0.15Mpa)를 최저로 한다.
|
|
|
